Capítulo 3 de 4 · Guia MasterTemp
Instalação de gás do MasterTemp
Gás Natural x GLP, taxa de vaporização, dimensionamento de cilindros, tubulação em dois estágios, cavalete, pressão de trabalho e orifício.
Os aquecedores a gás MasterTemp Pentair operam em Gás Natural (GN) ou Gás Liquefeito de Petróleo (GLP).
Só profissional habilitado. Toda instalação de gás deve ser dimensionada e instalada por um profissional qualificado e habilitado para o empreendimento.

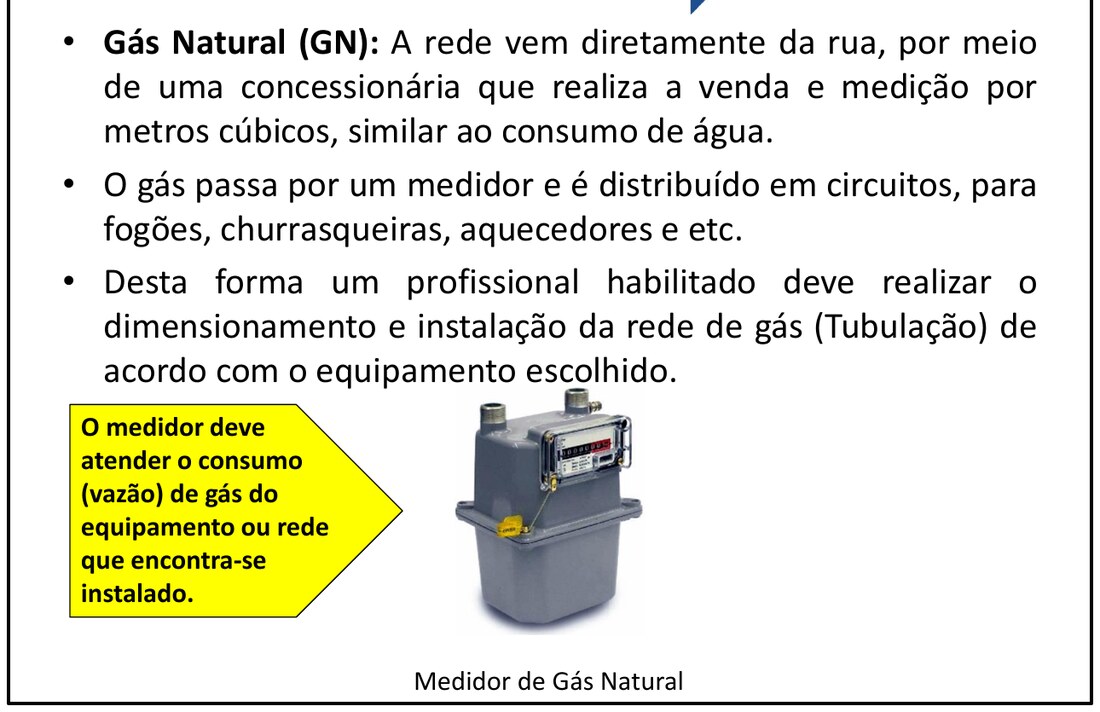

Gás Natural (GN)
No GN, a rede vem diretamente da rua por meio de uma concessionária, que vende e mede o consumo em metros cúbicos, como acontece com a água. O gás passa por um medidor e é distribuído em circuitos para fogões, churrasqueiras, aquecedores, etc. Um profissional habilitado deve dimensionar e instalar a rede (tubulação) de acordo com o equipamento escolhido.
O medidor deve atender ao consumo (vazão) de gás do equipamento ou da rede em que está instalado.
Gás GLP
O GLP é comercializado em duas modalidades: cilindros de reposição e venda a granel por quilo, quando se usam cilindros estacionários reabastecidos por caminhão. O profissional habilitado deve dimensionar a rede e a quantidade de cilindros conforme a taxa de vaporização de cada um.
Taxa de vaporização
A taxa de vaporização é a capacidade da válvula do cilindro de transferir o gás de alta pressão (líquido, dentro do cilindro) para uma pressão mais baixa (gasoso, dentro da tubulação). É a quantidade de gás, em quilos por hora, que passa do estado líquido para o gasoso. Ela também varia com a temperatura ambiente: quanto menor a temperatura, menor a taxa de vaporização.
| Cilindro | Taxa de vaporização (a 20 °C) |
|---|---|
| P 45 | 1 kg/h |
| P 90 | 2 kg/h |
| P 190 | 3 kg/h |
Dimensionamento de cilindros
A quantidade de cilindros é calculada pela taxa de vaporização de cada modelo e pelo consumo do equipamento. Se a central de gás for compartilhada com outros equipamentos (chuveiros, churrasqueiras, aquecedores de banho, etc.), some o consumo de todos para determinar o total de botijões.
| Exemplo | Consumo | P 45 | P 90 | P 190 |
|---|---|---|---|---|
| 1 × MasterTemp 400 | 6,9 kg/h | 8 | 4 | 3 |
| 1 × MasterTemp 250 | 4,3 kg/h | 5 | 3 | 2 |
Ou de acordo com a instalação e o dimensionamento do profissional habilitado.

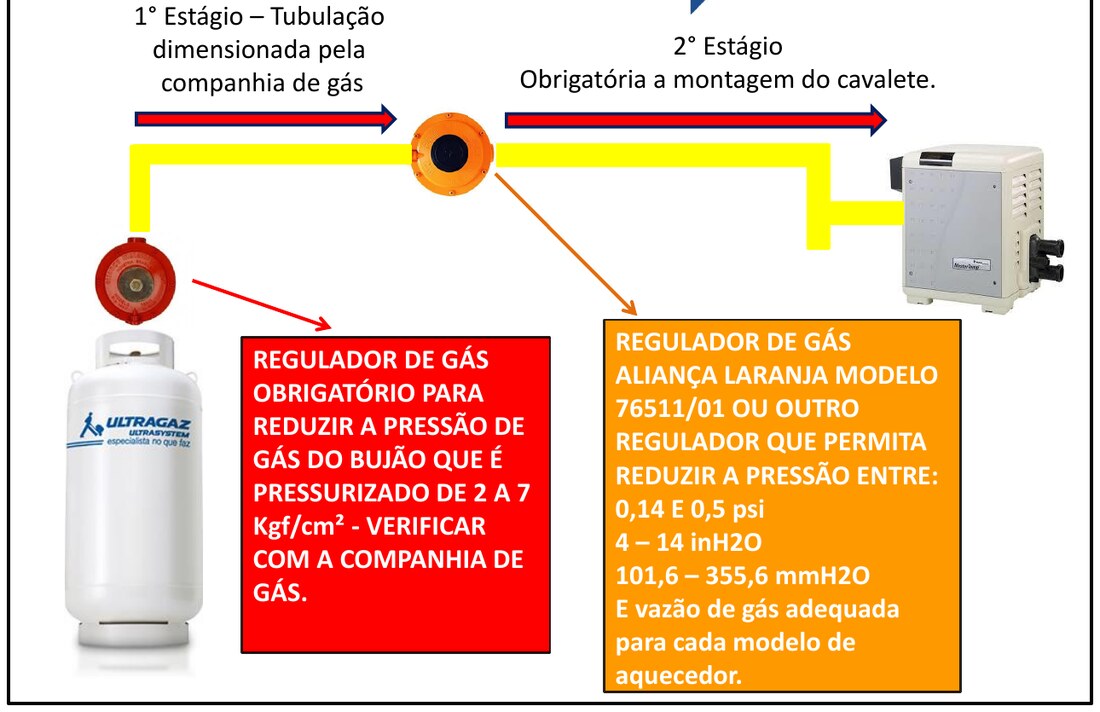

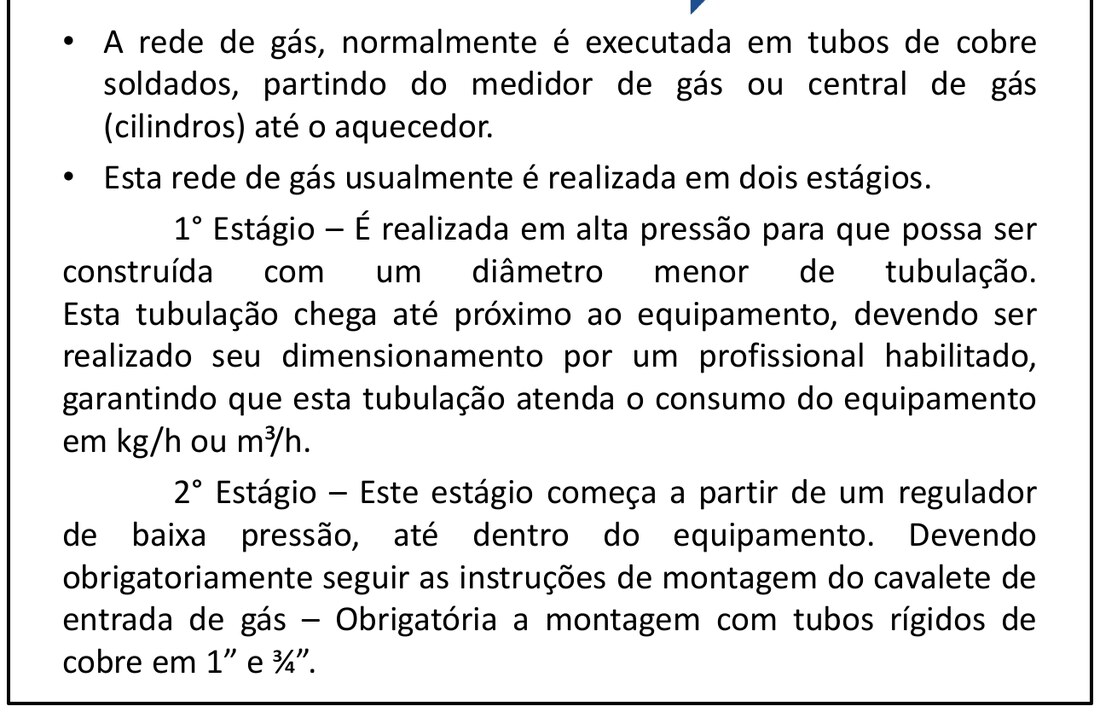

Tubulação de gás em dois estágios
A rede de gás normalmente é executada em tubos de cobre soldados, partindo do medidor (GN) ou da central de cilindros (GLP) até o aquecedor, usualmente em dois estágios:
- 1º estágio: em alta pressão, para permitir um diâmetro menor de tubulação. Vai até próximo ao equipamento e deve ser dimensionado por profissional habilitado, garantindo o consumo do aquecedor em kg/h ou m³/h. No GN, é dimensionado pela companhia de gás.
- 2º estágio: começa a partir de um regulador de baixa pressão e vai até dentro do equipamento. Deve obrigatoriamente seguir as instruções de montagem do cavalete de entrada de gás — obrigatório em tubos rígidos de cobre de 1″ e ¾”.
Regulador de gás obrigatório. É obrigatório para reduzir a pressão do bujão, que é pressurizado de 2 a 7 kgf/cm² (verificar com a companhia de gás). Ex.: regulador Aliança laranja modelo 76511/01, ou outro que reduza a pressão para 0,14 a 0,5 psi (4 a 14 inH₂O / 101,6 a 355,6 mmH₂O), com vazão adequada a cada modelo.
Montagem obrigatória do cavalete
A montagem do cavalete no 2º estágio é obrigatória. Os únicos itens opcionais são os manômetros de alta e baixa pressão.
Há um comprimento máximo equivalente de tubulação para o 2º estágio, que varia conforme o diâmetro do tubo (½” a 2.1/2″), o tipo de gás (GN/GLP) e o modelo (HTR 125/250/400). Consulte a tabela do manual e dimensione com o profissional habilitado.
Abertura, pressão de trabalho e verificação
Após ligar a rede de gás à válvula dentro do equipamento, abra a rede e verifique se há vazamentos. A válvula de gás é aberta pelo interruptor On/Off nela. A válvula é liberada por comando elétrico, mas só alimenta o aquecedor se houver a pressão adequada de trabalho.
| Pressão do gás | Modelo | inH₂O | mmH₂O | psi |
|---|---|---|---|---|
| Mínimo | 125 / 250 / 400 | 4 | 101,6 | 0,14 |
| Máximo | 125 / 250 / 400 | 14 | 355,6 | 0,5 |
- A diferença entre a pressão estática e a dinâmica não deve ser superior a 2 inH₂O.
- Pressões acima de 14 inH₂O podem causar danos ao equipamento.
Não regule a queima de gás. Essa válvula é regulada de fábrica.

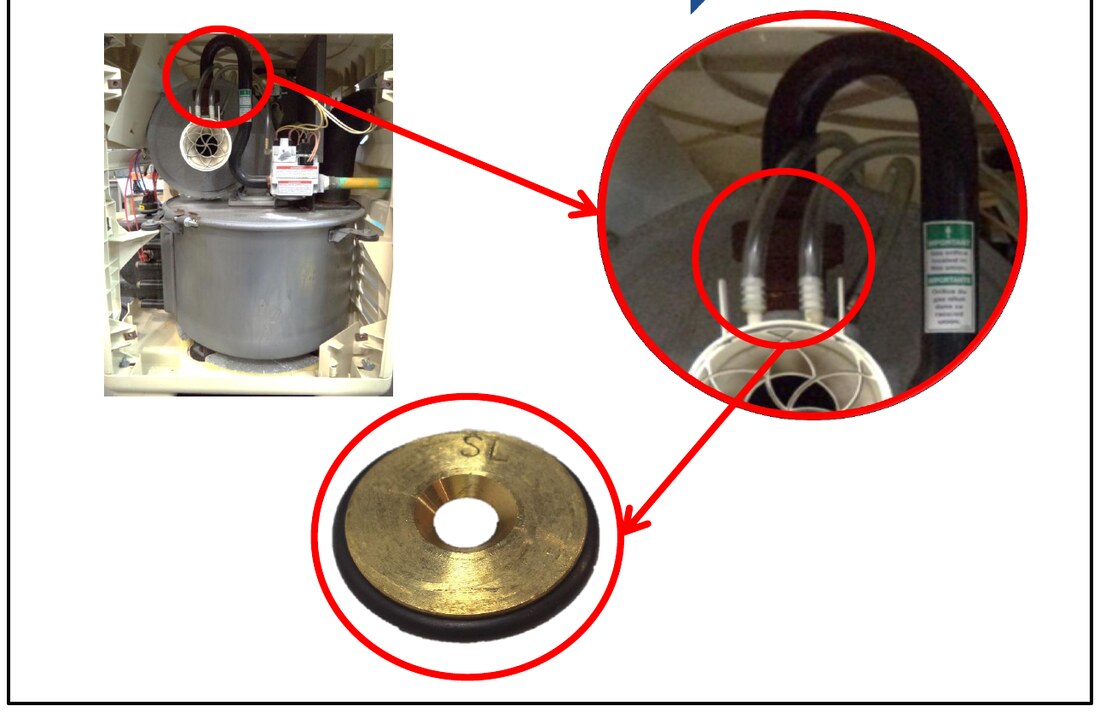

Orifício de gás (GN x GLP)
O orifício é o que diferencia o funcionamento em GN ou GLP, por causa do poder calorífico de cada gás. Com o orifício errado, o equipamento não funciona.
| Modelo | Orifício |
|---|---|
| MasterTemp 125 GN | EN |
| MasterTemp 125 GLP | EL |
| MasterTemp 250 GN | SN |
| MasterTemp 250 GLP | SL |
| MasterTemp 400 GN | BN |
| MasterTemp 400 GLP | BL |
