Capítulo 4 de 4 · Guia MasterTemp
Ventilação e exaustão do MasterTemp
Instalação ao ar livre, sob beiral e em ambiente confinado, alimentação de ar para a combustão e a chaminé de exaustão.

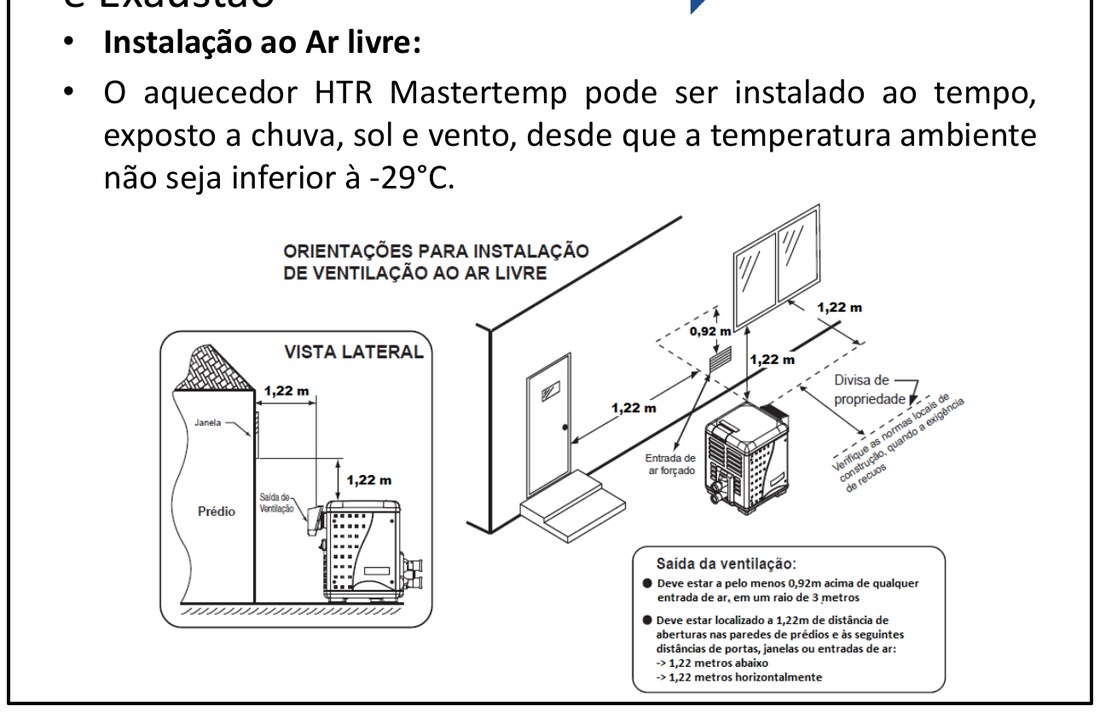

Instalação ao ar livre
O aquecedor HTR MasterTemp pode ser instalado ao tempo, exposto a chuva, sol e vento, desde que a temperatura ambiente não seja inferior a −29 °C.

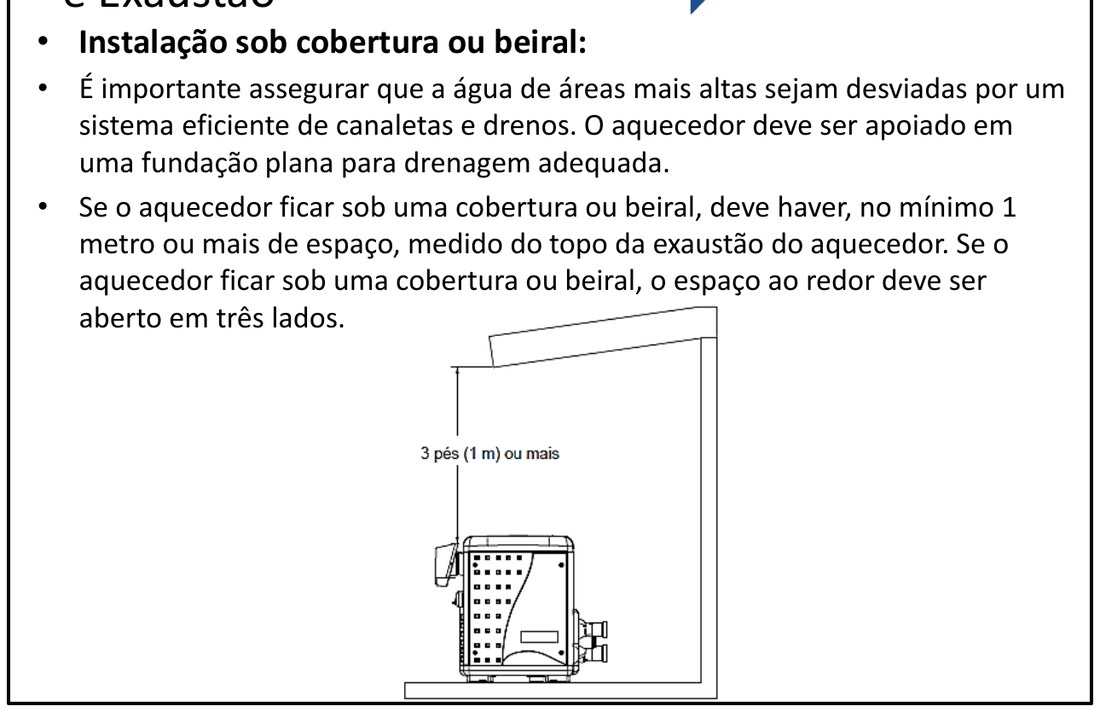

Instalação sob cobertura ou beiral
- Assegure que a água das áreas mais altas seja desviada por um sistema eficiente de calhas e drenos. O aquecedor deve ser apoiado sobre uma fundação plana, para drenagem adequada.
- Sob cobertura ou beiral, deve haver no mínimo 1 metro de espaço medido do topo da exaustão do aquecedor.
- O espaço ao redor deve ficar aberto em três lados.
Instalação em ambiente confinado

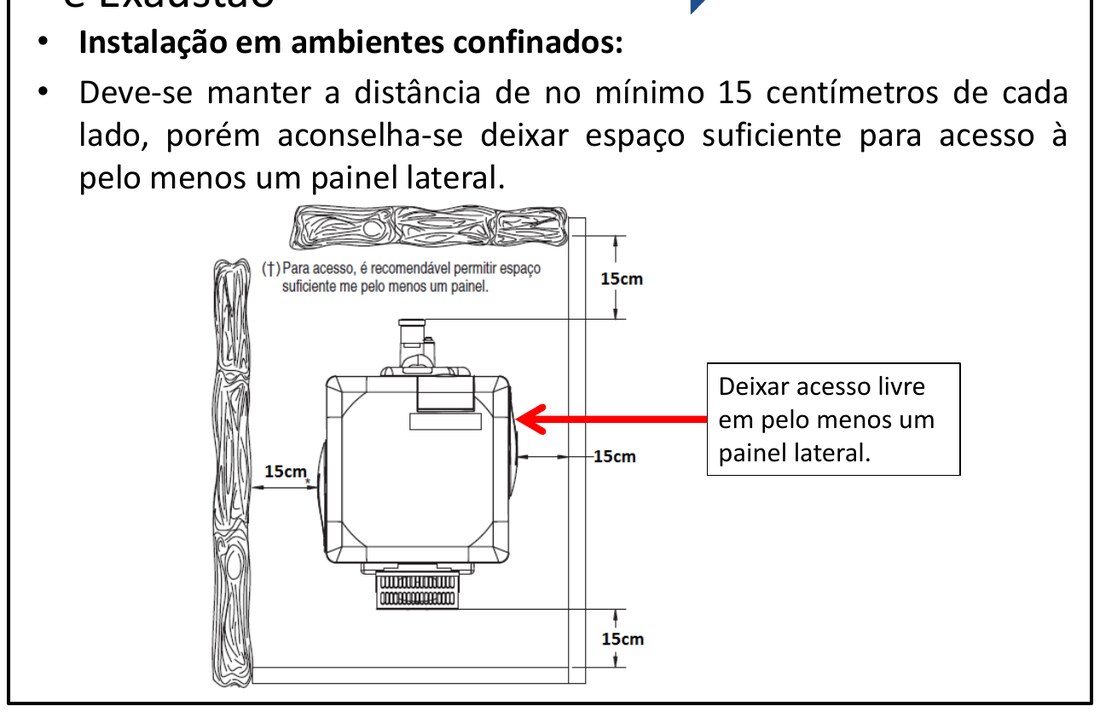

Distâncias
Mantenha no mínimo 15 cm de cada lado. Recomenda-se deixar espaço suficiente para acesso a pelo menos um painel lateral.

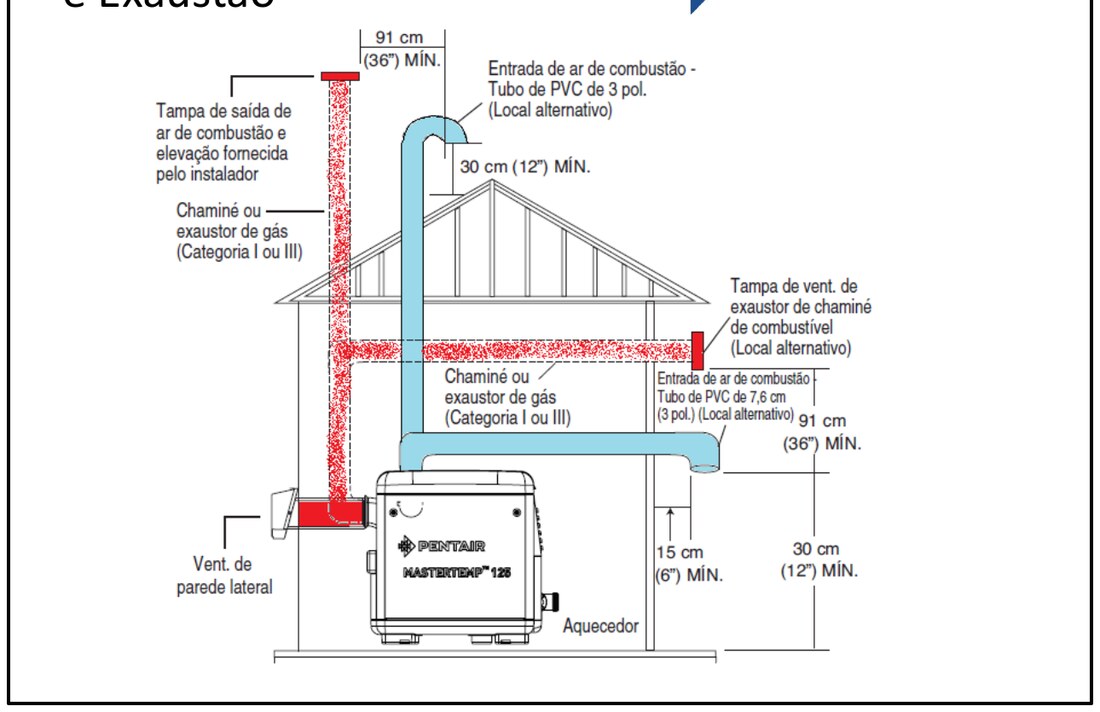

Alimentação de ar
Em ambientes internos, a localização do aquecedor deve prover ar suficiente para a combustão e para a ventilação das áreas adjacentes. As exigências mínimas especificam duas aberturas permanentes de entrada de ar: uma a 30 cm do teto e outra a 30 cm do piso, conforme a edição mais recente do ANSI Z223.1 (Código Nacional de Gás Combustível).
Caso as aberturas não sejam suficientes para alimentar o equipamento com ar (O₂), instale um duto de ventilação de uma área externa até o aquecedor. O comprimento máximo do duto de admissão (tubo de PVC de 3″) depende do número de cotovelos de 90°:
| Cotovelos de 90° | Comprimento máximo |
|---|---|
| 0 | 21,3 m |
| 1 | 17,7 m |
| 2 | 14,0 m |
| 3 | 10,4 m |
| 4 | 6,7 m |

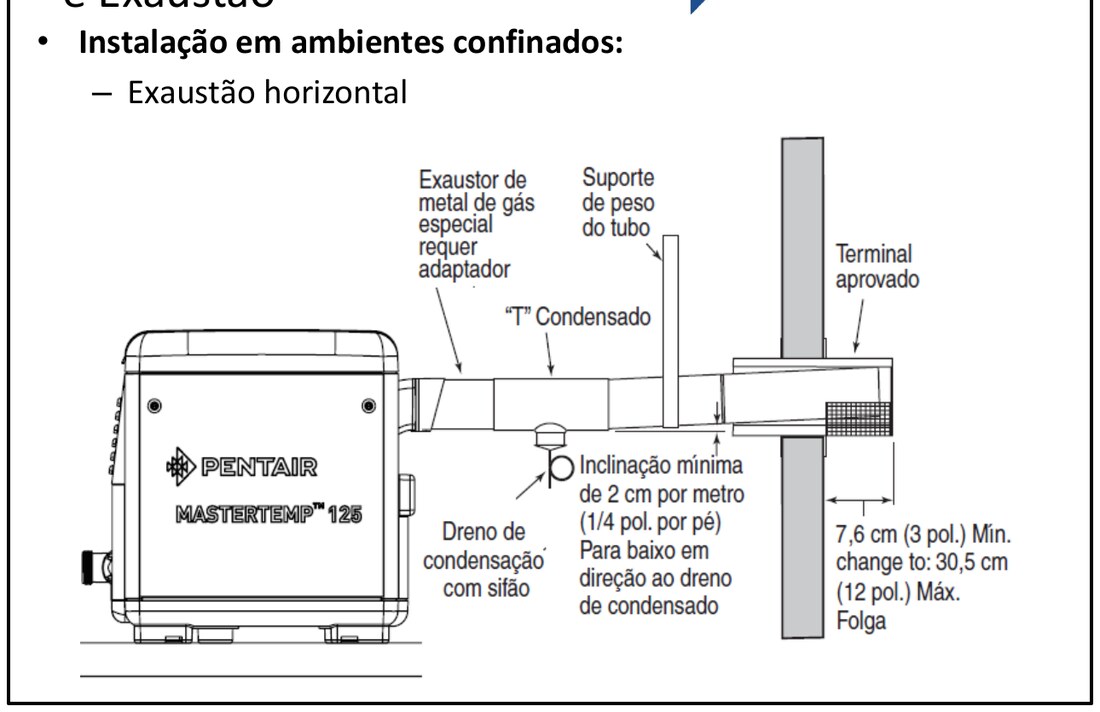

Exaustão

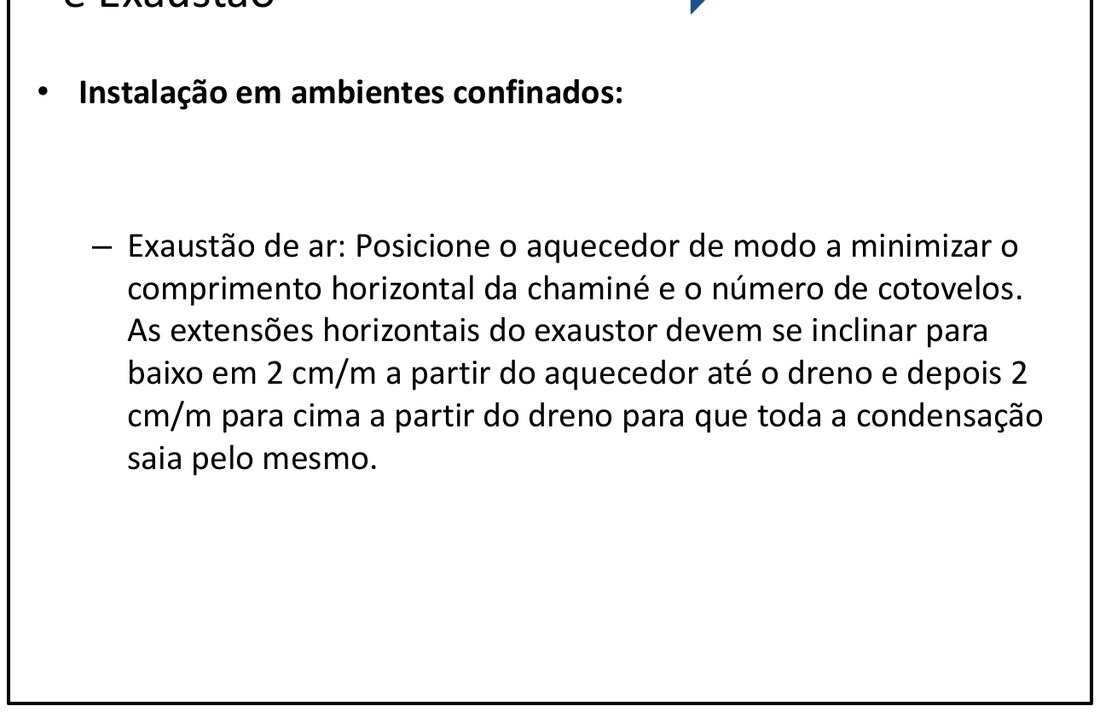

Posicione o aquecedor de modo a minimizar o comprimento horizontal da chaminé e o número de cotovelos. As extensões horizontais do exaustor devem se inclinar para baixo 2 cm por metro a partir do aquecedor até o dreno e, depois, 2 cm por metro para cima a partir do dreno — para que toda a condensação escoe.
Comprimentos mín. e máx. da chaminé de exaustão
Chaminé de parede dupla com conectores de parede dupla:
| Diâmetro | HTR 125 | HTR 250 | HTR 400 |
|---|---|---|---|
| 6″ / 15 cm | 1,8 – 30,5 m | 5,5 – 30,5 m | Não recomendado |
| 7″ / 18 cm | 1,8 – 30,5 m | 2,4 – 30,5 m | 4,6 – 30,5 m |
| 8″ / 20 cm | 1,8 – 30,5 m | 1,8 – 30,5 m | 2,4 – 30,5 m |
| 9″ e 10″ / 23 e 25 cm | 1,8 – 30,5 m | 1,8 – 15,3 m | 1,8 – 30,5 m |
Chaminé de parede dupla com conectores de parede simples:
| Diâmetro | HTR 125 | HTR 250 | HTR 400 |
|---|---|---|---|
| 6″ / 15 cm | 1,8 – 4,6 m | 1,8 – 4,6 m | Não recomendado |
| 7″ / 18 cm | 1,8 – 2,4 m | 1,8 – 2,4 m | 4,6 – 15,3 m |
| 8″ / 20 cm | Não recomendado | Não recomendado | 2,4 – 6 m |
| 9″ / 23 cm | Não recomendado | Não recomendado | 1,8 – 1,8 m |
| 10″ / 25 cm | Não recomendado | Não recomendado | Não recomendado |
Antes de instalar. Antes de qualquer adequação ou instalação, leia o manual do equipamento e siga as Normas Técnicas Regulamentadoras ABNT/NBR. Em caso de dúvida, entre em contato com a fábrica.
