Vazão de trabalho por modelo

Cada modelo possui uma faixa de vazão específica de trabalho. Verifique o modelo utilizado para dimensionar corretamente a vazão da motobomba.

Para todos os modelos, a pressão máxima de trabalho é de 50 psi.

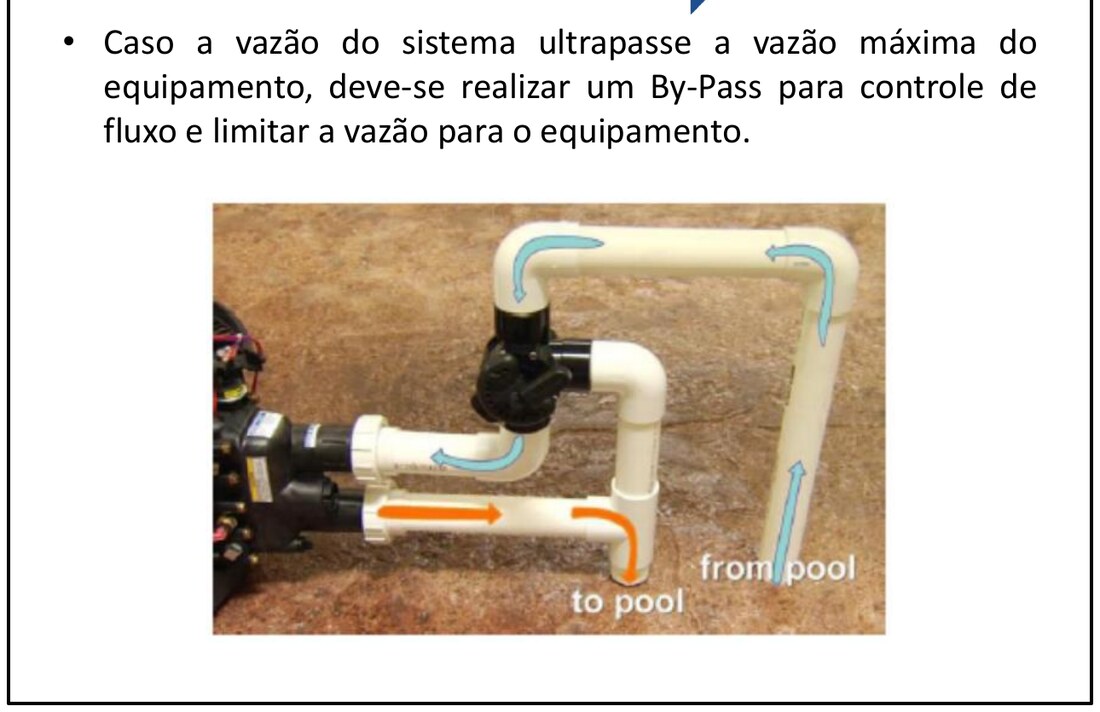

By-pass para controle de fluxo

Caso a vazão do sistema ultrapasse a vazão máxima do equipamento, deve-se instalar um by-pass para controlar o fluxo e limitar a vazão que chega ao aquecedor.

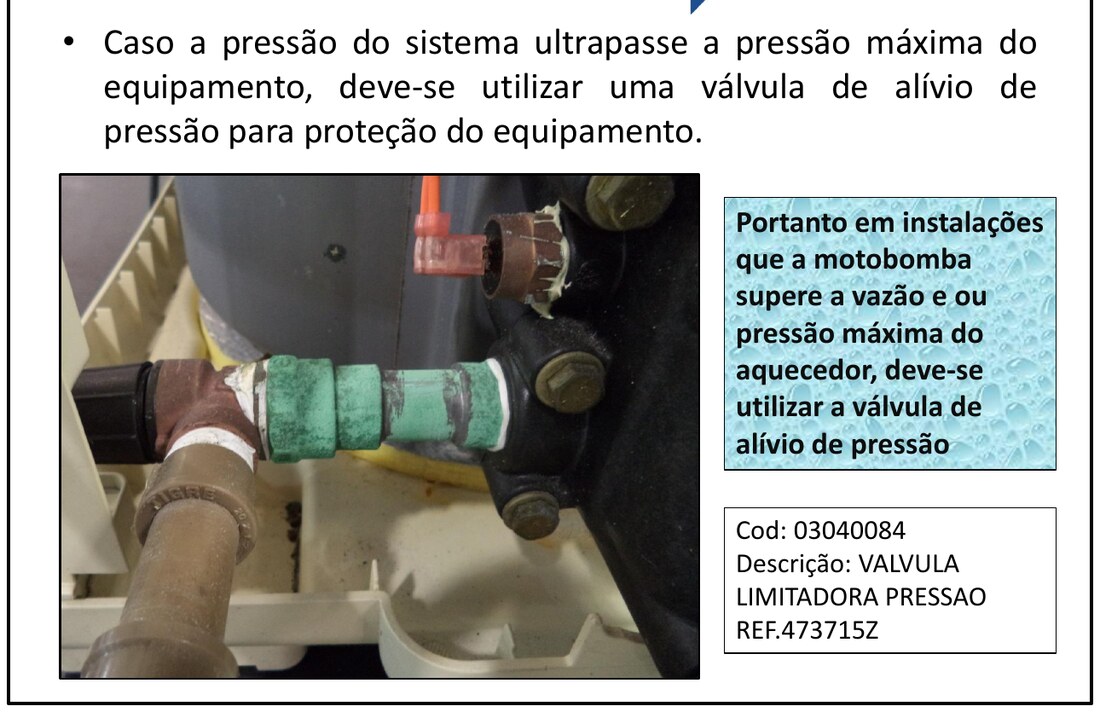

Válvula de alívio de pressão

Caso a pressão do sistema ultrapasse a pressão máxima do equipamento (50 psi), deve-se utilizar uma válvula de alívio de pressão para proteção do aquecedor.

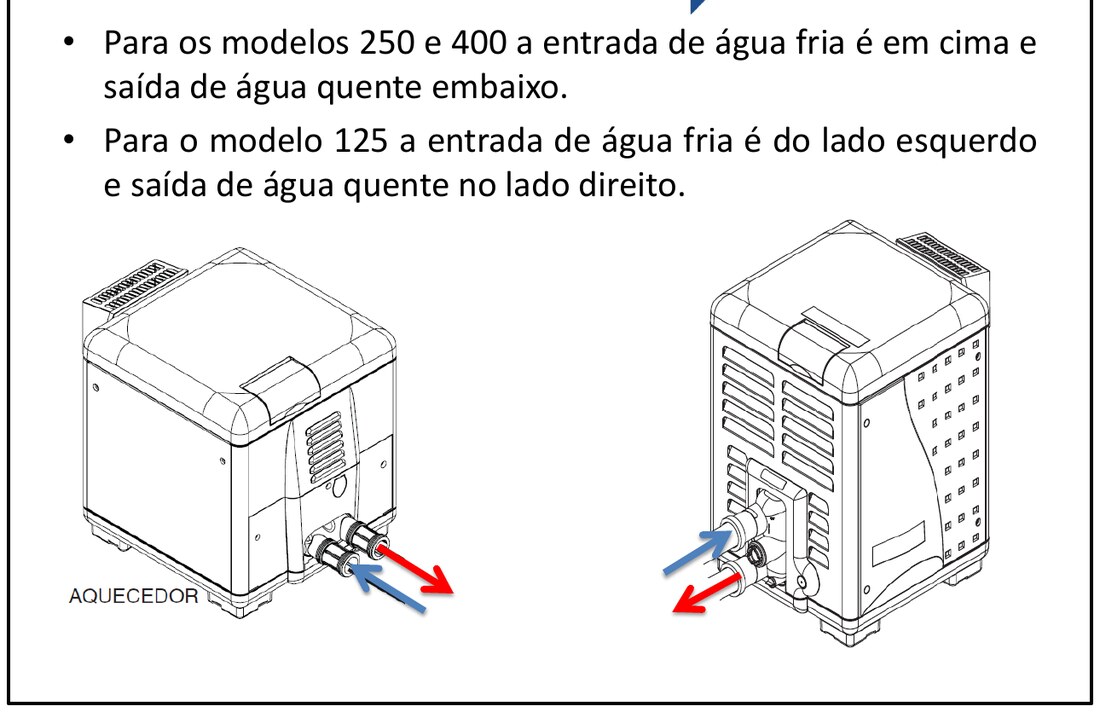

Ligação da água (entrada e saída)

• HTR 250 e 400: entrada de água fria em cima e saída de água quente embaixo.
• HTR 125: entrada de água fria do lado esquerdo e saída de água quente do lado direito.

Adaptadores obrigatórios

As uniões que acompanham o equipamento seguem o padrão americano, que não corresponde às medidas usadas no Brasil. O uso de adaptadores é obrigatório:

• HTR 250 e 400: acompanham uniões de 2″ americana, que não correspondem a 60 mm. É obrigatório o adaptador que converte 2″ → 60 mm. Adaptador ABS 2″ 60 mm — Cód. 28070230 (2 unid., vendido separadamente).
• HTR 125: acompanha uniões de 1.1/2″ americana, que não correspondem a 50 mm, mais 2 adaptadores 1.1/2″ Solda/Rosca (compatíveis com 1.1/2″ no Brasil). Use os adaptadores solda/rosca que acompanham o equipamento, ou compre os adaptadores solda/solda. Adaptador ABS 1.1/2″ 50 mm — Cód. 28070229 (2 unid., vendido separadamente).

Ajuste conforme o nível da piscina

O ponto de instalação em relação à lâmina d’água muda o ajuste da chave que aciona o aquecedor. Há três situações:

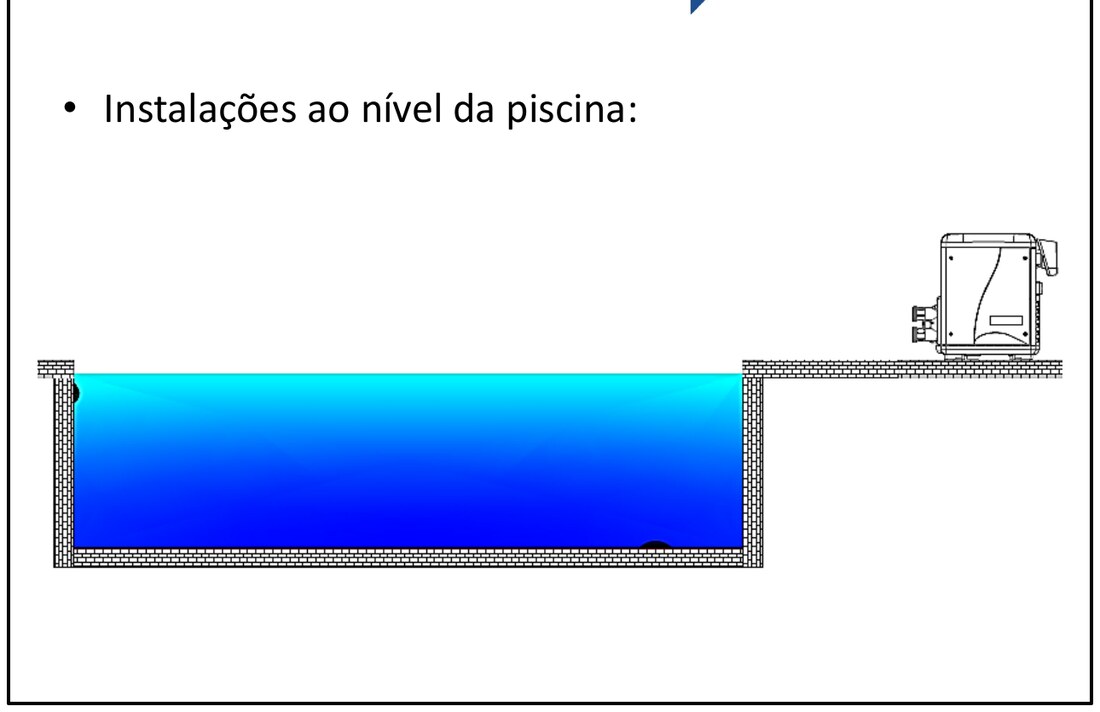

Instalação ao nível da piscina

Nesta instalação não é necessário nenhum ajuste ou recurso adicional. A chave de pressão (pressostato) vem ajustada de fábrica em 3,00 psi. Esse ajuste é válido até 0,3 m (30 cm) acima ou abaixo do nível da piscina. Acima disso, siga as orientações abaixo.

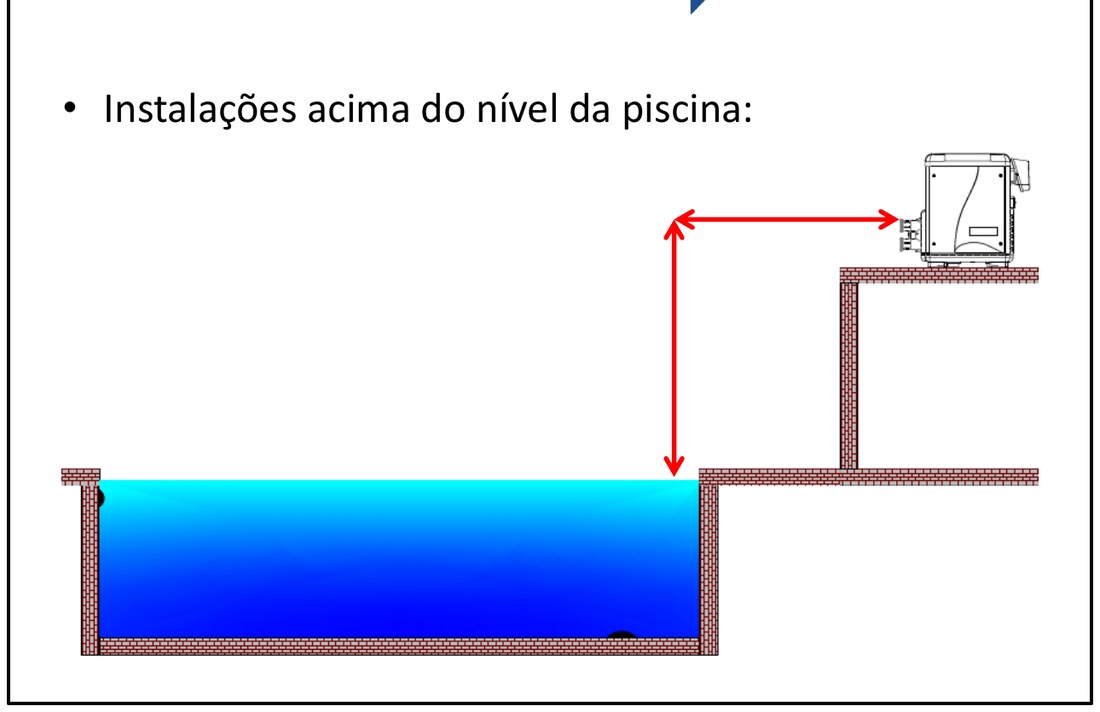

Instalação acima do nível da piscina

• De 0,3 m até 1,51 m acima: o pressostato deve ser ajustado por um técnico habilitado, para que o aquecedor só acione quando houver a vazão necessária ao modelo.
• Acima de 1,51 m: é obrigatório o uso de um fluxostato (chave de fluxo) com faixa de vazão (range) entre o mínimo e o máximo do equipamento, alimentação em 24 VAC, instalado na tubulação de entrada ou saída, próximo ao aquecedor. Desconecte os cabos roxos do pressostato e ligue-os ao fluxostato.

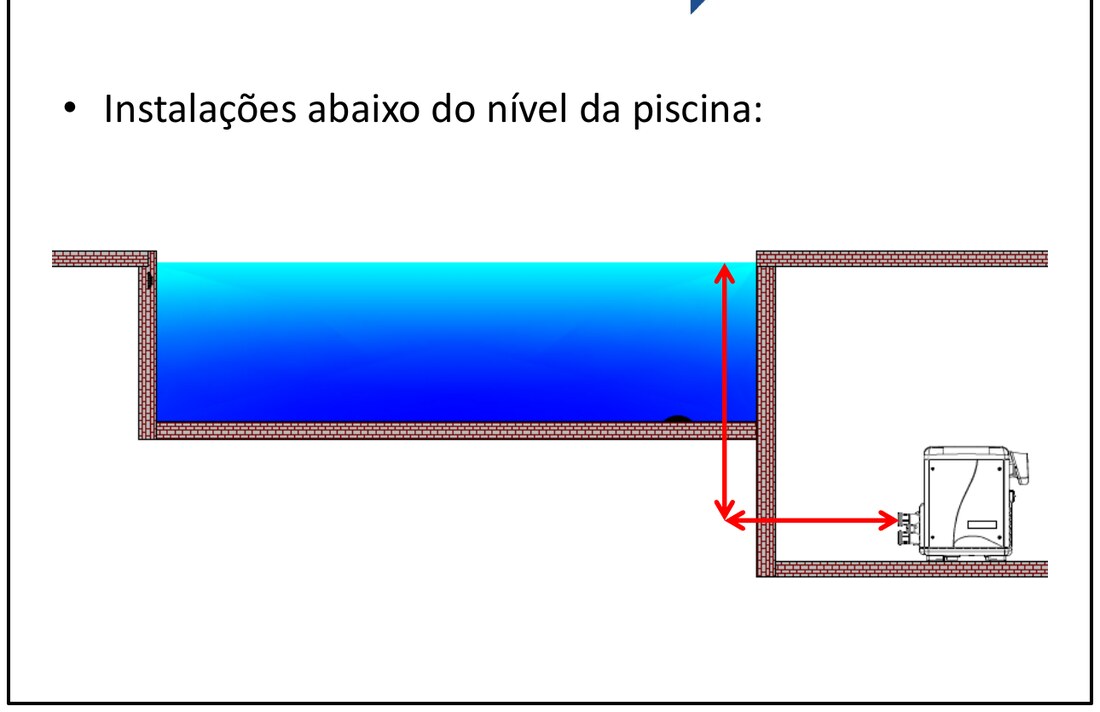

Instalação abaixo do nível da piscina

• De 0,3 m até 1,21 m abaixo: o pressostato deve ser ajustado por um técnico habilitado, para que o aquecedor só acione quando houver a vazão necessária ao modelo.
• Abaixo de 1,21 m: é obrigatório o uso de um fluxostato (24 VAC) com faixa de vazão adequada ao equipamento, instalado próximo ao aquecedor. Desconecte os cabos roxos do pressostato e ligue-os ao fluxostato.

Parâmetros de química da água

A água que circula pelo aquecedor precisa estar equilibrada. Desequilíbrio químico (pH, cloro, sal, dureza) reduz a vida útil do trocador de calor.
